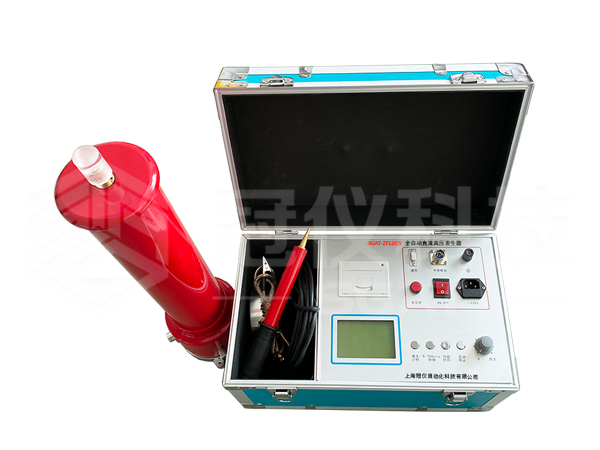

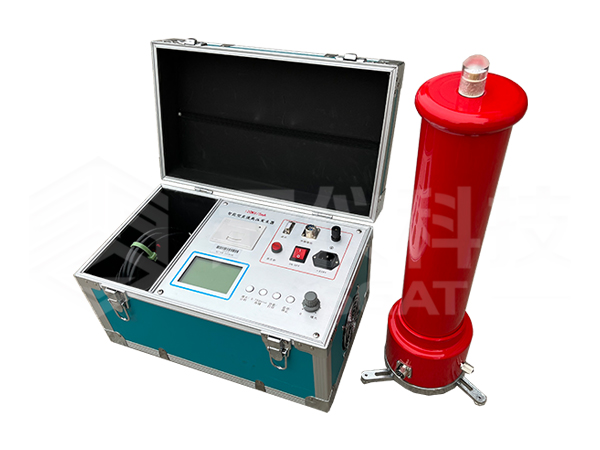

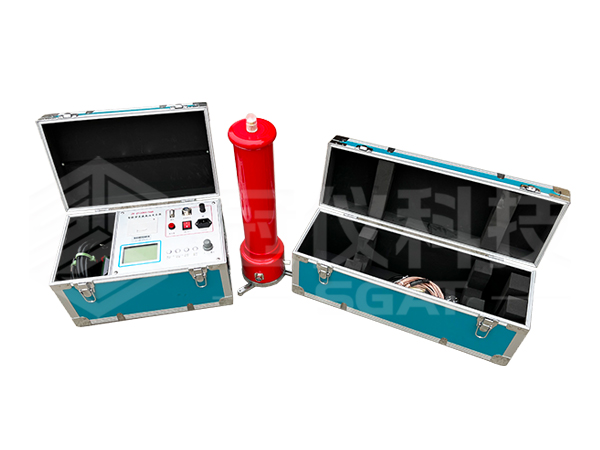

SGAT-ZF系列直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

 SGAT-ZF产品别称：直流高压发生器、直高发、高压发生器、中频直流高压发生器、便携式直流高压发生器、zgf直流高压发生器、工频高压发生器、高压发生器直流高压发生器

1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。

3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。

4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的 PWM 高频脉宽调制技术和大功率 IGBT 器件，从而使输出高压稳定度更高，纹波系数更小。

5、增设高精度 0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。

6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为 kV，一目了然。

7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

8、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

9、机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。

规格参数	200/2	200/3	200/5	300/2	300/3	300/5	400/2	400/3	400/5
额定电压（kV）	200	200	200	300	300	300	400	400	400
额定电流（mA）	2	3	5	2	3	5	2	3	5
额定功率（W）	400	600	1000	600	900	1500	800	1200	2000
控制箱质量（kg）	5.5	6.0	6.5	10.5	10.5	10.5	10.5	10.5	10.5
倍压筒质量（kg）	8.7	9	9	24	24	24.5	33.5	33.5	33.5
倍压筒高度（mm）	970	970	970	1250	1250	1250	1650	1650	1650
电压精度	±(1.0%读数＋2个字)
电流精度	±(1.0%读数＋2个字)
纹波系数	≤0.5%
电压稳定度	电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压 10%使用 10 分钟
	最大充电电流为 1.25 倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用：额定负载 30 分钟
	1.1 倍额定电压使用：10 分钟
工作环境	温度：-10℃～+40℃
	相对湿度：室温为 25℃时不大于 85%（无凝露）
	海拔高度：1500 米以下
带电容负荷能力	被试品电容量无限制
	可用1.25倍的额定电流充电
结构特点	电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度 0.75UDC1mA单触按钮（精度≤1.0%），适合氧化锌避雷器试验
	过压保护采用数字拨码开关，一目了然
	便携式机箱，现场更方便

选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验

选型参考 – 根据变电站电压等级选择

选型参考 – 根据承修承试资质级别选择

选型参考 – 绝缘电缆直流耐压和泄漏电流试验试验

选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验

选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
