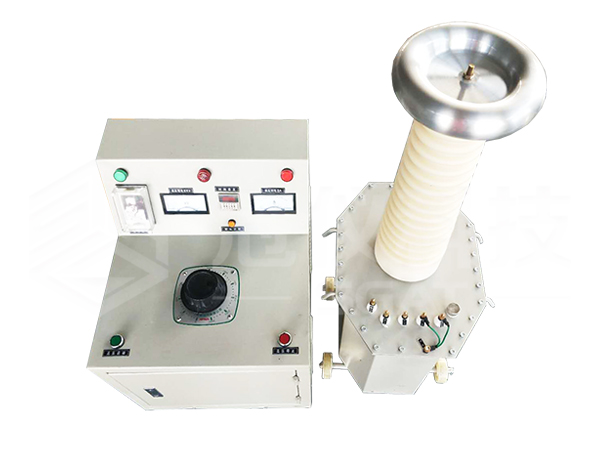

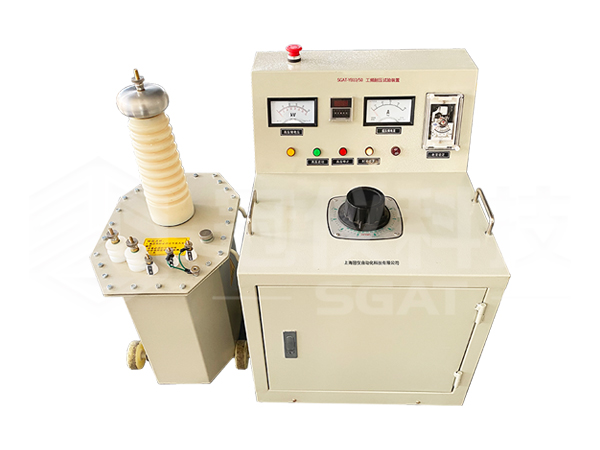

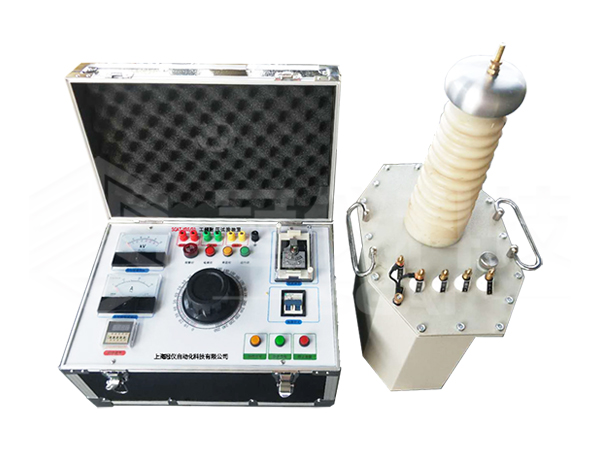

SGAT-YB系列试验变压器控制箱（台），其工作原理是：通过调整自耦调压器输出电压，实现油浸式试验变压器额定压器额定电压范围内的工作电压调节；同时，操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路；可以方便地读取试验电压值，并能可靠地保护备。其原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备；是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

产品别称：SGAT-YB交直流油浸式试验变压器

SGAT-YB系列轻型交直流试验变压器

注：本系列产品中有200V的串级抽头，可二台或三台串级成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高电压。并可根据用户需要在高压绕组中抽出5-15KV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。

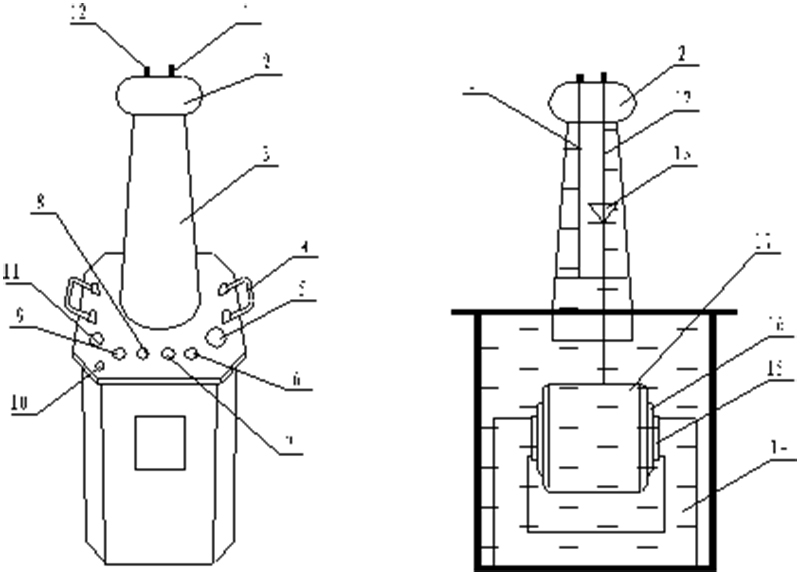

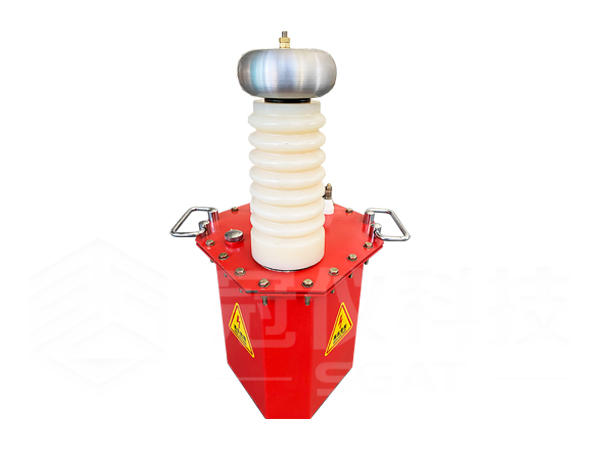

       SGAT-YB系列轻型高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

1、短路杆D   2、均压球   3、高压套管   4、变压器提手    5、油阀    6~7、次压输入a、x   8~9、测量端子E、F   10、变压器外壳接地端    11、高压尾X   12、高压输出A   13、高压硅堆   14、变压器油   15、铁芯   16、次低压绕组    17、测量绕组    18、二次高压绕组

在SGAT-YB试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。SGAT-YB系列中无高压硅堆。
