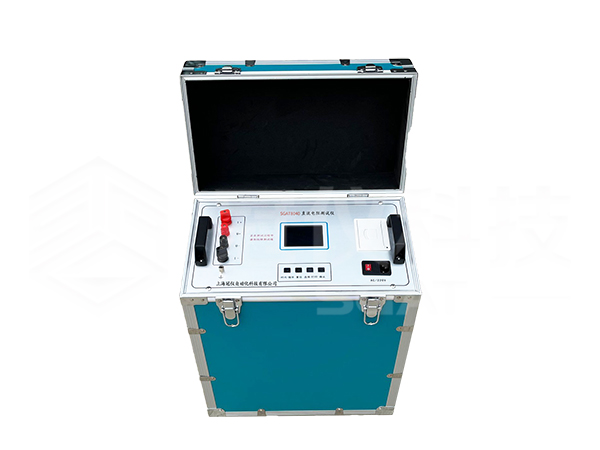

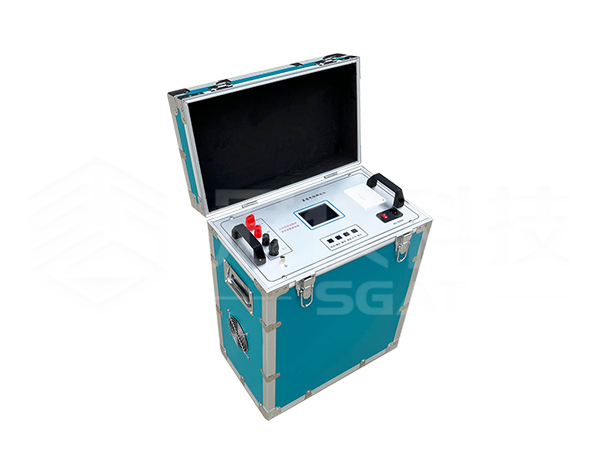

SGAT8040直流电阻测试仪（40A），变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由单片机控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、在测试过程中，禁止移动测试夹和供电线路。

1、输出电流及量程：最大输出电流： 40A,

2、分辨率： 1μΩ(0.0001Ω)

3、工作温度：0～40℃

4、环境湿度：≤90%RH，无结露

5、工作电源：AC220V±10%，50HZ±1HZ

6、体积：460×235×405mm

7、重量：9 Kg（不包括测试线）

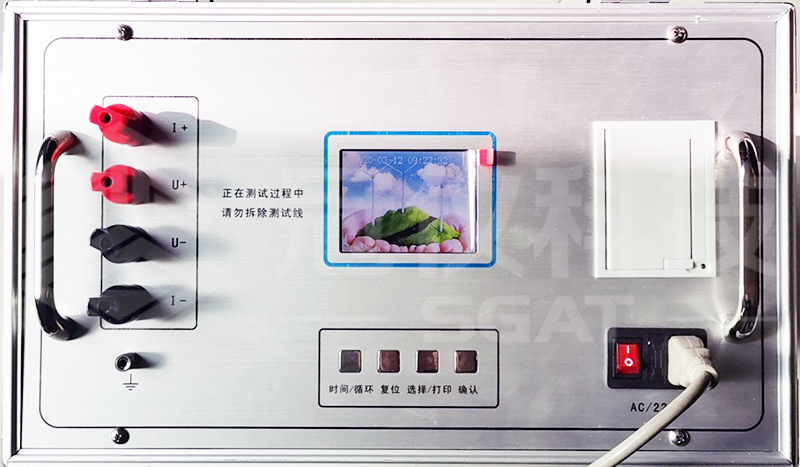

仪器面板见图

1、U+、U-：电压输入端子。

2、I+、I-：电流输出端子。

3、      ：接地柱，为整机外壳接地用，属保护地。

4、显示器：3.5彩色液晶显示器，显示电流和电阻值等试验数据。

5、打印机：打印电阻值结果。

6、时间/循环键：按此键选择所需修改的年、月、日、时间，走完一圈后仪器上一排时间就更换。这时不要按循环键了，按复位键。如果关机后时间又恢复不对这时请更换显示屏上电池。

7、复位键：整机回到初始状态，切断输出电流。

8、选择/打印键：在初始状态预置输出电流，显示电阻值后，按此键1-2秒可打印电阻值。

9、确认键：选定电流后按此键，仪器按选定电流启动进行测试，显示电阻值后，按此键1-2秒可重新启动，清除数据缓冲区中不准的老数据。

10、电源开关：整机电源输入口，带有交流插座，保险仓和开关。
