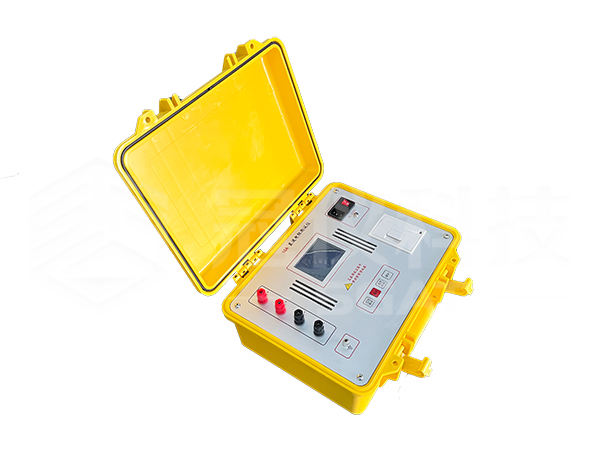

SGAT8010直流电阻测试仪（10A），变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，公司利用自身技术优势研制了直流电阻测试仪。变压器直流电阻测试仪该仪器采用全新电源技术，具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由双芯片采样，精度更高，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

       绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。

       本公司开发生产的系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。

1、输出电流及量程：最大输出电流： 10A。

注：使用自动挡时测试时，电阻有跳动时或电流不对时请选择手动电流，或变压器柱头有镀锌层电流钳没有夹紧接触不好，抓紧电流钳头转动几下。

2、最高分辨度： 0.1。

3、仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。

4、具有存储功能。

5、工作电源： AC220V±10﹪，工作温度：﹣20℃～40℃。　　

6、工作湿度：环境湿度＜80%RH 。            　

7、仪器重量：6KG。

8、打印机能打印日期时间

9、仪器能显示75度电阻值

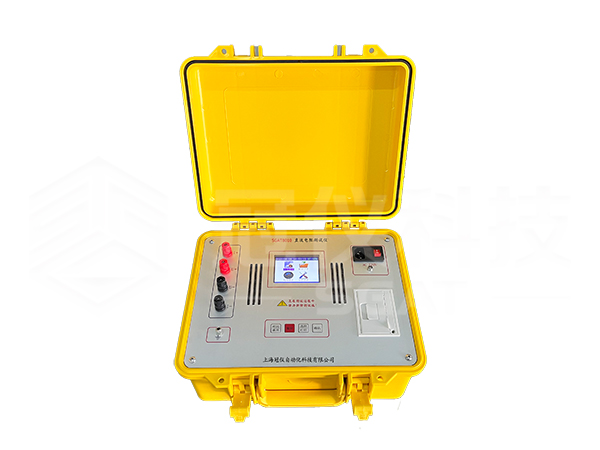

1、AC220 电源插座，自带开关及保险仓　　

2、接地柱：　地线接线端子

3、I+  I-：输出电流端子

4、V+　  V-：采样电压端子

5、面板按键有选： 循环键（改时间专用）；复位键，选择键，确认键。

6、确认键：确认当前选择，在测试状态下，按确认键保存打印数据，在“历史记录”里也可用此键打印数据。在时钟修改里当增加数字来使用。

7、复位键：按下此键，菜单返回上一级回到初始状态。

8、选择键：按此键可以选择菜单和电流，测试结果出来后长按3秒可以打印结果。在时间调整里当减少键使用。

9、循环键（时间循环）此键只有在调整时间里使用，当进入时间时，按下此键就可以用选择键或确认键来调整(年)份，年份调整好后，再按循环键，进入（月)调整，同样按选择键或确认键来调整，到（秒）调整好和  再按一下循环键，时间就修改保存好了 ，此时显示屏上面就跳出你设定的时间了。
