蓄电池容量放电测试仪

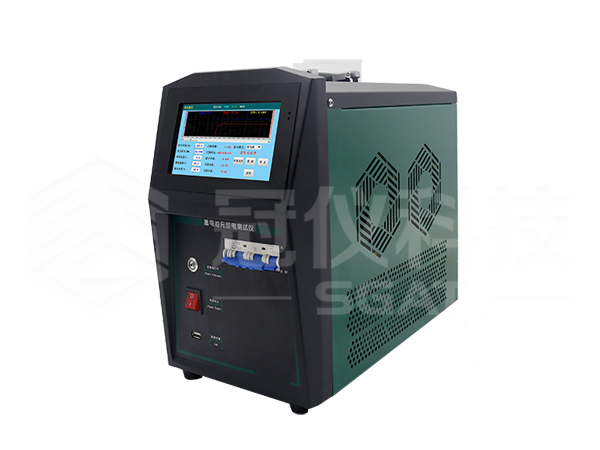

SGAT8908容量放电测试仪

产品描述：用于快速解决电池组核对性放电实验、容量测试、电池组日常维护。

服务热线:021-51698868

产品简介 Product Introduction

SGAT8908蓄电池放电容量测试仪，是业界领先的“高精度电池性能动态评估系统”。它重新定义了“核对性放电”与“容量测试”的传统流程，将复杂的现场实验转化为一键式、高保真的电池健康“CT扫描”。

本设备集成了高精度宽频能量回馈技术与多维状态同步感知系统。在放电过程中，它不仅实时监测电压、电流、时间、容量等基础参数，更能同步采集并分析电池内阻动态变化曲线、温升特性与单体一致性离散度。其创新的自适应阶梯式负载算法，可依据电池类型与工况自动匹配最佳放电曲线，在模拟真实负载的同时，精确完成从核对性放电、深度容量测试到电池活化放电的全套评估，一次放电即可生成涵盖性能、寿命、安全性的完整“电池数字画像”。

SGAT8908深度融合了“安全引擎”与“智慧分析”双核心。其具备毫秒级的多参数安全边界保护机制，确保任何异常均可实现无火花分断。测试结束后，设备自动生成符合行业标准的专业报告，并可通过内置的AI诊断模型，精准定位落后单体、评估储电性能衰减率，甚至预测电池组剩余使用寿命。其模块化、可扩展的设计，更可无缝接入从通讯基站、轨道交通到大型数据中心的各类智能运维平台，实现从单点测试到网络化、预防性维护的跨越，是您进行电池全生命周期管理的智慧之眼与可靠之手。

产品特点 Product Characteristics

1、选用7寸高清触摸屏：分辨率1024×800，高清显示，触控板采用军工级多层复合薄膜电阻式触摸板，抗干扰能力强，适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板，在任何环境下，均可清晰正常显示数据。

2、多项安全保护功能：过流保护、短路保护、温度过高、极性反接等保护功能。

3、具备多项告警功能：使用过程中出现异常问题，如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电，不损坏仪表和相关检测设备。

4、操作智能化设计：配备快速对接插孔，连接简单，测试全程自动记录、智能分析，无需人工干预。

5、具有并机使用功能：能多台并机使用，满足300A以上的放电电流需求。

6、具有快速核容分析功能：可通过3-5分钟的快速放电预估蓄电池的剩余容量。

7、采用高分子聚合物正温度系数电阻：功耗小，抗浪涌能力强，避免红热现象安全系数高，具有过流自保护功能。

8、主控板采用进口意法半导体公司（STMicroelectronics）的高性能ARM为CPU：性能稳定、频率高、功能强大，放电过程采用双CPU冗余设计，主副CPU协同工作，主CPU负责指令的运算与处理，副CPU负责报警监测与过程控制，当出现应急状况时主副CPU会同时锁定输出，当主副CPU其中一个出现指令运算异常时，另一个可以继续关闭输出，保护测试的安全可靠性。

9、放电参数预设功能：内置多种常用的放电模板，满足不同类型电池的参数设置，模板数据掉电可保存，上电即可直接开始测试，无需频繁设置参数，让测试操作更简单。

10、配备专业的分析软件：能同时显示电压、电流曲线、单体电池柱状图数据表格等，可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。

11、具有强大的存储功能：内置32G存储空间，可存储多达1000组放电数据，支持历史放电数据进行查看、分析、删除等管理动作，外置16G数据读卡器，可通过USB接口，将放电过程的数据进行拷贝，导入电脑中，通过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。

12、放电可设定多个终止条件：放电容量到、放电时长到、单体电压阈值，整组电压阈值，其中任意一个测试条件达到后会自动停止放电，以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。

13、自带校准功能：仪器带有电压电流校准修正功能，可对测量值进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。

14、具备曲线查看功能：通过数据管理界面的历史数据曲线功能，可将内置的数据文件以图表和波形图的形式进行回看查询。

SGAT8908=恒流放电+容量分析
通讯系统蓄电池检测维护通用产品（DC12V/24V/36V/48V）
产品编号	监测范围	恒流范围	电流范围	适用容量	放电功能	容量测试	单体电压采集
800610	0~60V	DC:10～60V	0~100A	1~1000Ah	√	√	×
800615	0~60V	DC:10～60V	0~150A	1~1500Ah	√	√	×
800620	0~60V	DC:10～60V	0~200A	1~2000Ah	√	√	×
800630	0~60V	DC:10～60V	0~300A	1~3000Ah	√	√	×
电动自行车/电动叉车/高尔夫观光车等电池检测维护（DC48/72V/96V）
产品编号	监测范围	恒流范围	电流范围	适用容量	放电功能	容量测试	单体电压采集
80481110	0~132V	DC:10~132V	0~100A	0~1000Ah	√	√	×
80481115	0~132V	DC:10~132V	0~150A	0~1500Ah	√	√	×
80481120	0~132V	DC:10~132V	0~200A	0~2000Ah	√	√	×
80481130	0~132V	DC:10~132V	0~300A	0~3000Ah	√	√	×
电力变电站蓄电池检测维护通用产品（DC48V/110V/220V）
产品编号	监测范围	恒流范围	电流范围	适用容量	放电功能	容量测试	单体电压采集
8030050	0~300V	DC:10~300V	0~50A	0~500Ah	√	√	×
8030080	0~300V	DC:10~300V	0~80A	0~800Ah	√	√	×
8030120	0~300V	DC:10~300V	0~120A	0~1200Ah	√	√	×
轨道交通供电系统蓄电池检测维护通用产品（DC48V/110V/220V/380V）
产品编号	监测范围	恒流范围	电流范围	适用容量	放电功能	容量测试	单体电压采集
8045630	0~300V	DC:1~456V	0~30A	0~300Ah	√	√	×
3060025	0~600V	DC:38~600V	0~40A	0~400Ah	√	√	×
8060050	0~600V	DC:38~600V	0~80A	0~800Ah	√	√	×
电站/UPS数据中心蓄电池检测维护方案（DC380V/480V）
产品编号	监测范围	恒流范围	电流范围	适用容量	放电功能	容量测试	单体电压采集
80384803	0~600V	DC:300~600V	0~30A	0~300Ah	√	√	×
80384804	0~600V	DC:38~600V	0~40A	0~400Ah	√	√	×
80384808	0~600V	DC:38~600V	0~80A	0~800Ah	√	√	×
满足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V电池组
8060030	0~600V	DC:10~600V	0~30A	0~300Ah	√	√	×
8060060	0~600V	DC:10~600V	0~60A	0~600Ah	√	√	×

产品参数 Product Parameters

SGAT8908
产品型号	48V系统	110V系统	220V系统	380V系统	480V系统
放电电压	32~60V	80~132V	176~270V	300~460V	380~580V
放电电流	0~300A	0~100A	0~100A	0~40A	0~30A
仪器功能特性
显示功能	7寸LCD液晶触摸屏，分辨率1024*800
电压测量精度	±0.5%FS+0.1V
电流测量精度	±1%FS+0.1A最大量程100A
放电电流显示精度	0.1A
数据保存容量	内置：32Gbit FLASH；外置16G储存
数据通讯	RS4853；USB1
工作模式	恒流/恒功率，可并机/从机控制
保护性能（液晶显示提醒+蜂鸣器告警）
主机保护功能	过温、过流、电流失控触发停机保护
反接保护功能	极性接反声光告警提示
异常保护	电源线掉电、主电缆掉电
过温保护	内置温度传感探头，温度超过75℃，设备自动停止放电
急停保护	外置空开断路器，用于紧急停机保护
工作环境
散热方式	强制风冷
温度	工作温度范围：-5～50℃，贮藏温度：-40～70℃
湿度	相对湿度：0～90%（40+2℃）
海拔	额定海拔≤4000米
工作电源
电压	单相三线制：220V AC（-20%～+30%），频率：45～65Hz
耐压测试	输入一机壳：2200Vdc 1min
	输入一输出：2200Vdc 1min
	输出一机壳：700Vdc 1min
安全性	满足EN610950
尺寸（mm）	438215318	461225390	613225390	461225390	461225390
重量（kg）	13	16	20	16	16
电缆接线	电缆快接插头（红正黑负），尺寸：电流mm²*3m，正负各1根
