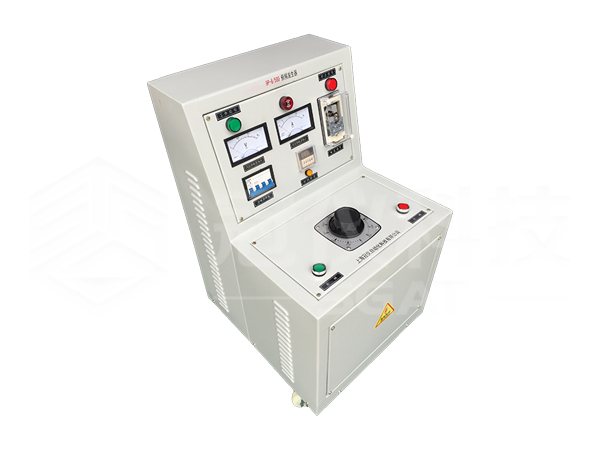

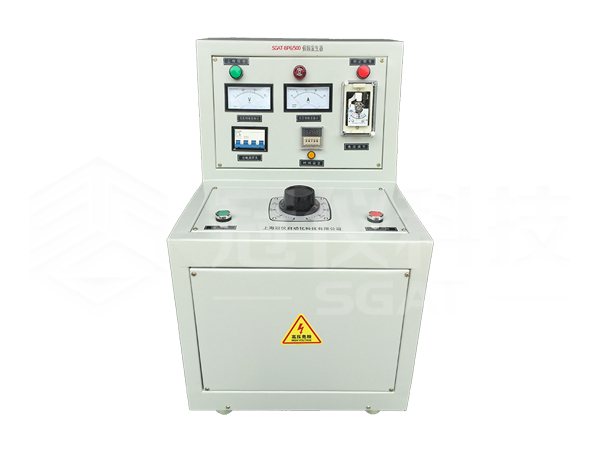

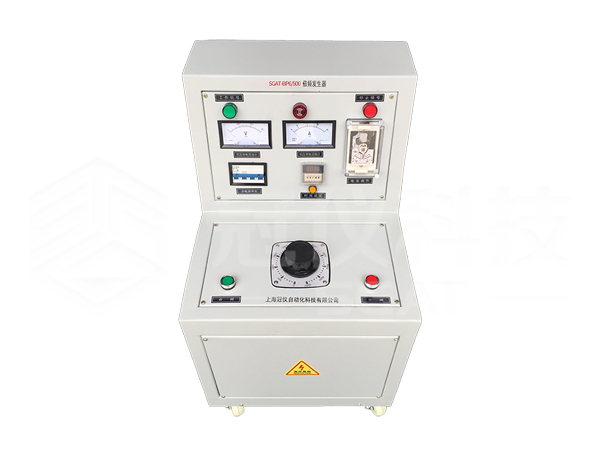

SGAT-BP三倍频发生器，可配套提供连同控制设备及机箱在内的成套产品。本发生器是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器：串级式高压电压互感器进行倍频感应高压试验的基本设备之一。也可对各种低压电子、仪表电源变压器，电感线圈电器线圈进行倍频倍压试验，同时也可作为功率不大于1千瓦的倍频电源用于某些特殊电器设备的供电或测试。本产品是静止变频设备、噪音低、体积小、在高电压系统中完全可以取代传统的变频机组。

       产品别称：三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪、三倍频变压器。

       三台单相变压器一次侧接成星形，二次侧接成开口三角形，在一次侧加上对称的三相正弦波电源时，并升高电压让铁芯磁路饱和，使铁芯中磁通所含三次谐波的成分增多,相应在铁芯线圈上感应三次谐波电压也增高。由开口三角形的发生器二次侧输出的这个150赫兹（三倍工频）感应电压即作为三倍频试验电源电压。

当三倍频发生器带上（例如JCC——220型高压串级式电压互感器）负载时，其电流由感性变为容性，由于功率因数低的影响，使发生器的效率较低，一般只有20%左右。因此，可在被试品某一空绕组上接入电抗器进行电流补偿。来提高整个试验回路的功率因数。

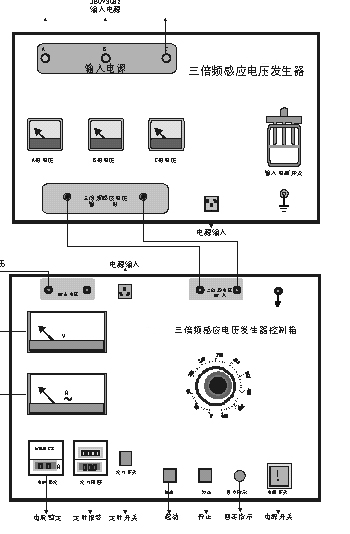

1、按原理接好工作线路，注意发生器外壳、控制箱外壳及公共地线必须良好接地，不允许随意扎在自来水管道上，否则将危及人身与设备的安全。

2、按照被试品正常感应耐压所需的电流等级，耐压时间。选设定好过流整定器、定时报警器的动作值。

3、准备完毕，检查线路无误后，可合上发生器总电源开关，电压表指示，打开控制箱回路电源开关，此时开关指示灯亮，表示电源已接通；同时红色停止按钮上的指示灯也亮，回零指示灯假如不亮，应把调压器手柄按逆时针方向返回零位，此时回零指示灯亮，否则起动按钮拒绝合闸。

4、按下起动按钮，绿色按钮指示灯亮，这时按顺时针速度均匀缓慢地旋动调压器手柄，电压逐步上升，并密切注意电压表的指示及试品情况，直至调到所需试验电压为止。

5、要测试产品的耐压试验时间，可拨动定时器所需定时时间再按下定时与报警开关，即在规定的时间里测试产品耐压，然后报警告知，此时将调压器手柄回零，按下停止按钮，切除时间继电器开关，然后切断总电源开关。
