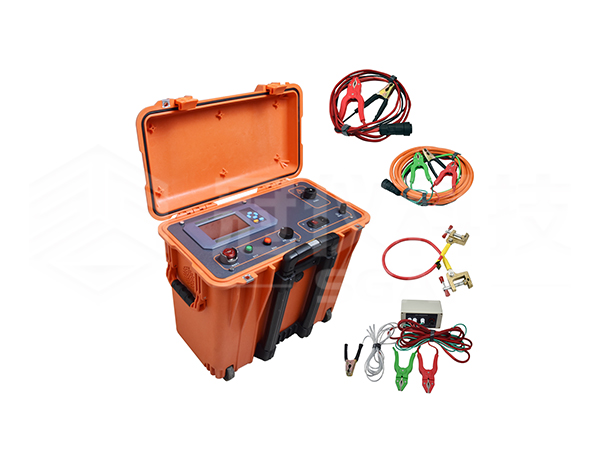

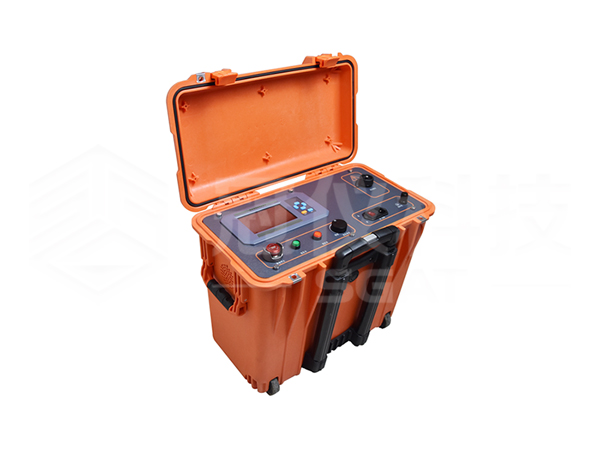

SGAT8503超高压电缆护层故障测试仪，集成烧穿、高压电桥测距和故障定点信号源多种功能，专业用于超高压电缆护层故障的测距和定点，高压电缆的绝缘故障测距。可以快速将高阻、闪络故障烧成低阻故障，测距仅需1分钟，速度快，精度高。

        故障定点功能输出1Hz脉动直流，为护层故障定点提供信号源，配合超高压电缆护层故障定点仪进行精确定点。

1. 采用数字化高压电源方案，智能化高，重量轻，操作方便。

2. 采用数字智能方式，无需调零，操作简单。

3. 高电压、大电流特别适用于大长度大截面电缆及电缆附件故障预定位。

4. 设备具有过流保护，接地检测，高温报警功能，可靠性高。

5. 最高输出8kV，输出电压高，可对更高阻值接地故障精确测距。

6. 24位高精度ADC，专用抗干扰算法，高阻小电流状态即可精确测距。

7. 特殊定制的五芯带屏蔽高压测量电缆，采用四线电阻测量法，测量更精确。

8. 高压零位启动功能，操作更安全。

9. 故障定点功能输出1Hz超低频高压信号，分布电容影响小，定位更容易。

10. 电桥测距：

     (1)显示实时电流值、电压值、电阻值。

     (2)适用于测量各种电压等级电缆的主绝缘及护层故障。     (3)测试结束后直接显示故障比例，自动关断高压输出。

11. 电阻比测距：

    (1)显示实时电流值、电压值、电阻值。

    (2)适用于测量各种电压等级电缆的主绝缘及护层故障。

    (3)电阻比测距功能对辅助相材质和线径无要求，测距更方便。

12. 故障定点：

    (1)标准1Hz频率脉动直流输出；配合接收机进行精确定点。

    (2)显示实时电压值、电流值。

    (3)以表盘指针形式显示当前电流/电压工作状态。

技术参数：

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

       2.了解更多冠仪产品信息请进入产品中心 。

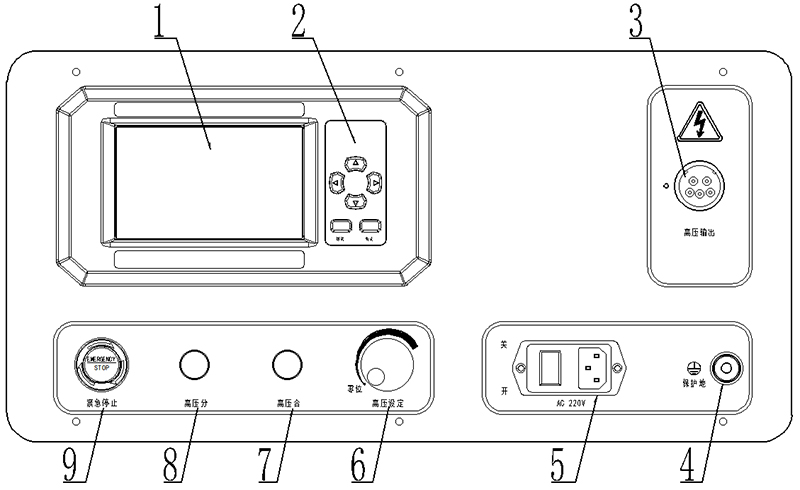

1.LCD显示屏                      2.键盘                                     3.高压输出五芯插座

4.保护地接地端子              5.电源插座/开关/保险              6.【高压设定】旋钮

7.【高压合】按钮              8.【高压分】按钮                    9.【紧急停止】按钮
