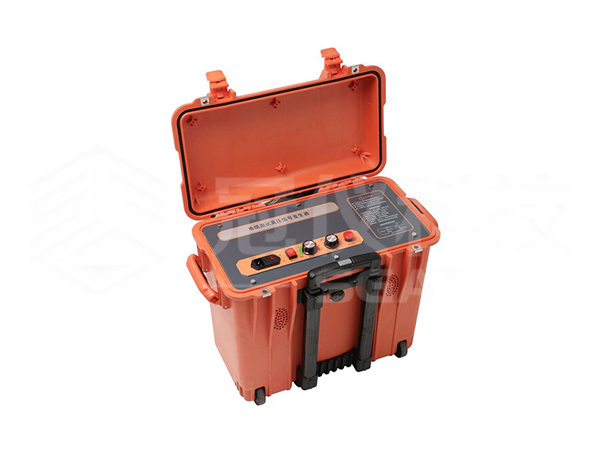

SGAT8502一体式高压信号发生器，为电力电缆的故障测距和精确定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。

       本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。

       本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。

1、一体化设计，结构紧凑，体积小，重量轻。

2、多种子型号可选，适用于不同测试需求。

3、进口拉杆安全箱结构，外观精美，方便移动。

4、储能电容器内置，无高压外露，安全可靠。

5、高压输出直接接至故障电缆，操作安全，接线简便。

6、内置大功率开关电源，电容充电快，放电周期短，故障定点快。

7、多重安全防护，高压零位启动，断电后自动释放高压电容储能。

8、具有单次，周期和直流三种工作方式，适应多种故障测试需求。

9、输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。

技术参数：

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

       2.了解更多冠仪产品信息请进入产品中心 。

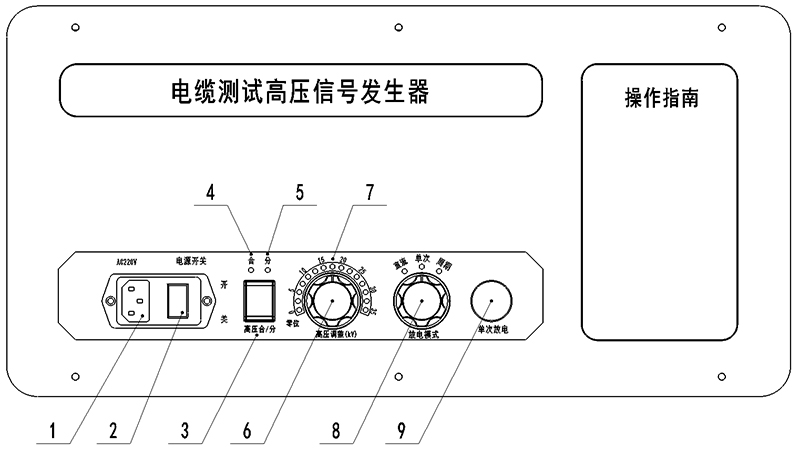

设备控制面板如图2-1所示：

图2-1 控制面板

其中：

1.AC220V插座：接220V，50Hz 交流电源，电源容量要求不小于2kw。

2.电源开关和指示灯：用来开关设备电源，当打开电源后，指示灯亮。

3.高压合/分按钮：打开设备电源后，高压电路并没有工作，只有调压旋钮在零位时按高压合/分按钮才能启动高压电路工作。此时“高压合”指示灯亮并输出高压。当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。

4.高压合指示灯：高压电路工作时该指示灯点亮。

5.高压分指示灯：高压电路停止工作时该指示灯点亮。

6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。

7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。

8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行精确定点时，应选择周期放电模式，放电周期约为5秒。

9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。
