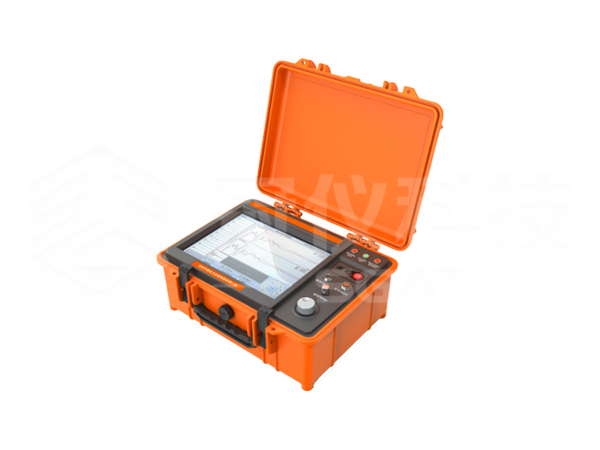

SGAT8509全智能多次脉冲电缆故障测试仪是我公司紧跟国际电力工业发展方向、迎合国内电力快速发展动态，以电力电缆运维现场需求为目标，集成了电缆故障测试整套功能的高性能设备。结合电缆故障测试行业自身特点自主研发了基于物联网的电缆故障测试服务平台，稳定性高，并且系统化集成了无线通信技术、光电旋钮鼠标技术、可扩展蓝牙技术等，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作和现场服务。

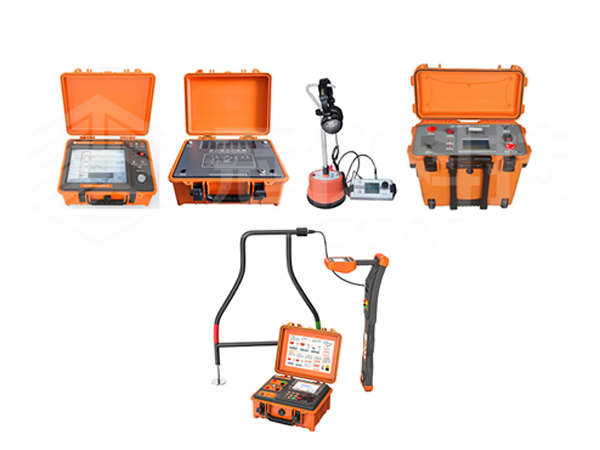

       整套系统满足中华人民共和国电力行业标准《DL/T849.1-2019~DL/T849.3-2019》电力设备专用测试仪器通用技术条件，该系统测试由闪测仪、多次脉冲产生器、精确定点仪和电缆路径仪（选配）四部分组成。用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测。功能覆盖电力电缆、铁路、机场信号控制电缆和路灯电缆故障的精确测试。

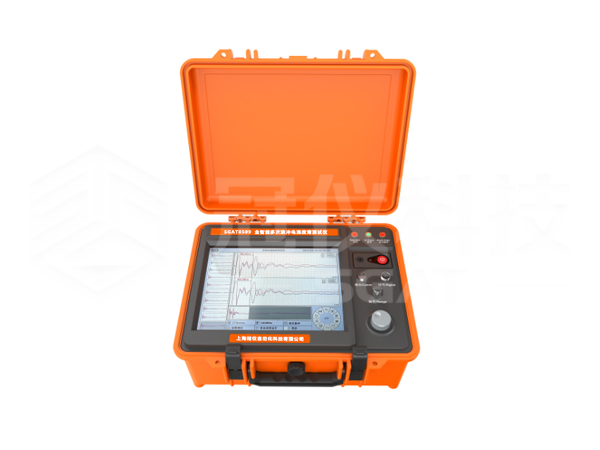

1.采用12.1in大屏，旋钮鼠标操控，高亮液晶显示，适应户外阳光下使用，锂电供电、方便现场测试。工程塑料机箱，防震防潮，具有极强的稳定性。

2.闪测仪带WIFI模块及SIM接口可实现移动终端无线对测量数据远程传输和技术支持，采用集成化通信技术，采集信号稳定，主机可自动选择最低3.125MHz、最高达400MHz的八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求。

3.软件实现低压脉冲法、冲闪电流法、多次脉冲法三种测试波形拐点的全自动识别搜索，波形故障拐点自动卡位，故障距离自动读取并显示。

4.波形同屏三区显示波形，同屏随机显示十个实测波形供选择，同时实现自动和手动处理两种模式波形卡位验证，具有测试波形数据存储回放分析功能。

5.独特的多次脉冲法产生器设计，一次放电可得十次低压短路脉冲波形，自动优选标准波形，大大降低了大振荡的干扰，

6.精确定点仪采用静噪滤波双选技术，可直接数字同步显示测试点与故障点距离的变化，定点同时检测电缆路径走向。

7.精确定点仪可支持手机APP，通过蓝牙Bluetooth连接手机和耳机，实现一个探头两人同时快速定点。

8.专业的电缆快测APP支持随时随地远程协助用户分析波形、案例共享、教学培训、模拟考试等。

1.可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类主绝缘故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2.显示方式：12.1英寸工业级液晶屏（Linux操作系统）。

3.存储空间：32G电子盘。

  4.语言：中文、英文、俄文三种语言切换

5.测试方法：低压脉冲法、高压冲闪法、多次脉冲法三种。

6.操作方式：触摸屏加光电旋钮双操作（触屏功能选配 ）

7.脉冲宽度/脉冲幅值（100ns~10μs, 120V）

8.增益调节（-20…+40dB）

9.输出阻抗匹配（120 欧姆）

10.闪测仪带WIFI模块及SIM接口可实现测试数据远程传输

11.测试距离：5m-100km。

12.最短测试距离（盲区）：5米。

13.精确定点误差：±0.2m。

14.测试误差：系统误差小于±1%。

15.多次脉冲产生器：冲击电压≤40kV。

16.分辨率：v/（2f）米。(v:传播速度m/μs；f:采样频率MHz)

17.采样频率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。

18.电源与功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。

19.待机时间：可连续使用6小时左右。

20.主机重量：5kg。

21.外形尺寸：390mm×280mm×160mm。

22.温度：-20℃～﹢40℃；相对湿度： ≤80%。

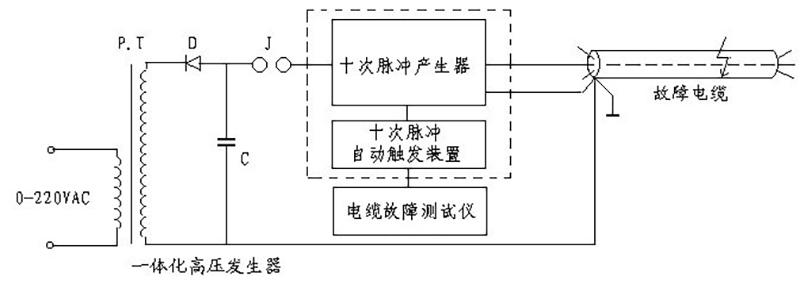

电缆故障测试系统十次脉冲法的组成方框图如下图所示：

图1  电缆故障测试系统组成框图

      作为采用十次脉冲法的电缆故障测试系统，本套仪器包括可以产生单次冲击高压的“一体化高压发生器”、“十次脉冲产生器”、“十次脉冲自动触发装置”和测试波形分析处理软件的电缆故障测试仪。

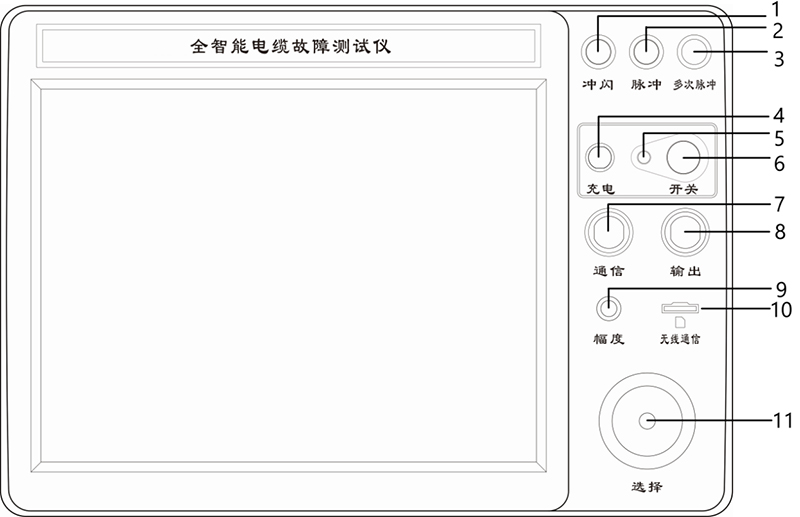

（一）SGAT8509全智能多次脉冲电缆故障测试仪面板示意图如下图所示，请注意根据测试要求选择对应的输出口及开关。

图2  电缆故障测试仪面板示意图

1、冲闪指示灯：红色二极管，工作状态处于高压冲闪采样状态时，红灯亮。

2、低压脉冲指示灯：绿色二极管，开机后绿灯亮，工作状态在脉冲法测试状态。

3、多次脉冲指示灯：红色二极管，工作状态处于多次脉冲采样状态时，红灯亮。

4、充电插座：充电线利用此插座给设备充电。

5、电源指示灯：按下开关键，电源指示灯亮，用于指示电源状态。

6、电源开关：按下后开机，释放锁定后关机。

7、通信：用于和手推车之间的信号传递。

8、输出插座：仪器使用四孔航插座，用于测试电缆故障的信号输出与输入。

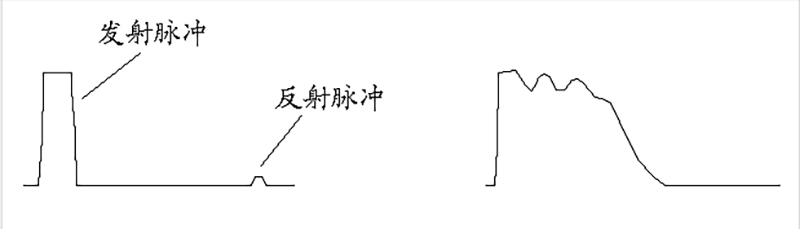

9、输出振幅：用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如 图3（左）。调节过大时，反射脉冲相连与基线无交点甚至基准线会变成斜线，如图3（右）。一般采样前，输入振幅旋钮旋转1/3左右，然后根据采样波形大小再进行调节，重新采样。

图3  振幅调节图

10、无线通讯：SIM接口可实现测量数据远程传输

11、光电旋转：通过旋转完成操作整个系统，按下此键，表示确认。

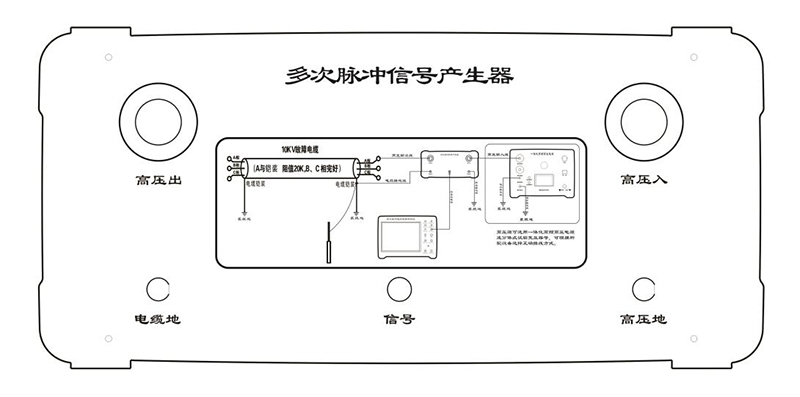

（二）多次脉冲产生器面板，如下图所示：

图4  多次脉冲产生器面板示意图

         “多次脉冲产生器”的作用是将“一体化高压发生器”产生的瞬时冲击高压脉冲引导到故障电缆的故障相上，保证故障点能充分击穿，并能延长故障点击穿后的电弧持续时间。同时，产生一个触发脉冲启动“多次脉冲自动触发装置”和电缆故障测试仪，是本套设备的关键设备之一。

        “高压进”输入高压，“高压出”是选用多次脉冲法测试时的高压出，“信号采集”和电缆测试仪主机连接。
