SGAT8520无线高压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从 70V~550kV 电压自动核相(如220V、10kV、35kV、66kV、110kV、220kV、550kV)，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。对于高压线路核相(电压超过400V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全！当裸导线电压超过35kV，必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

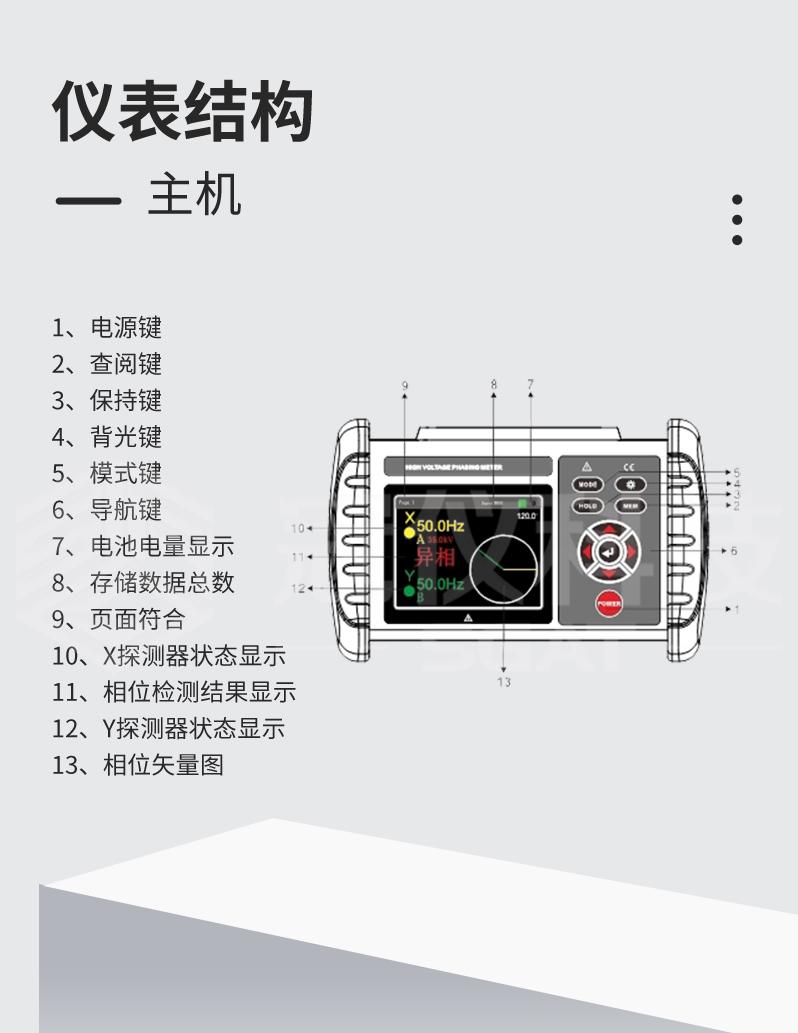

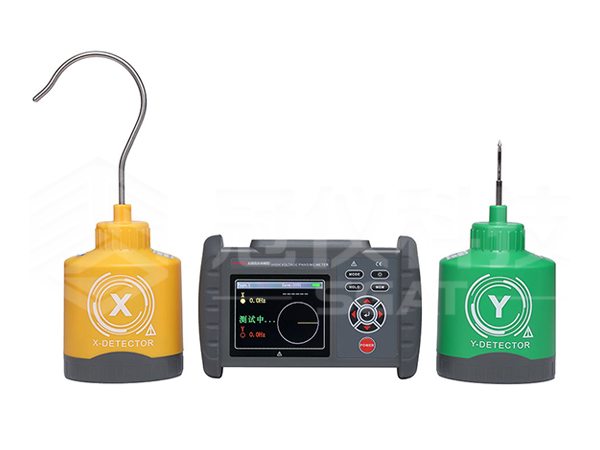

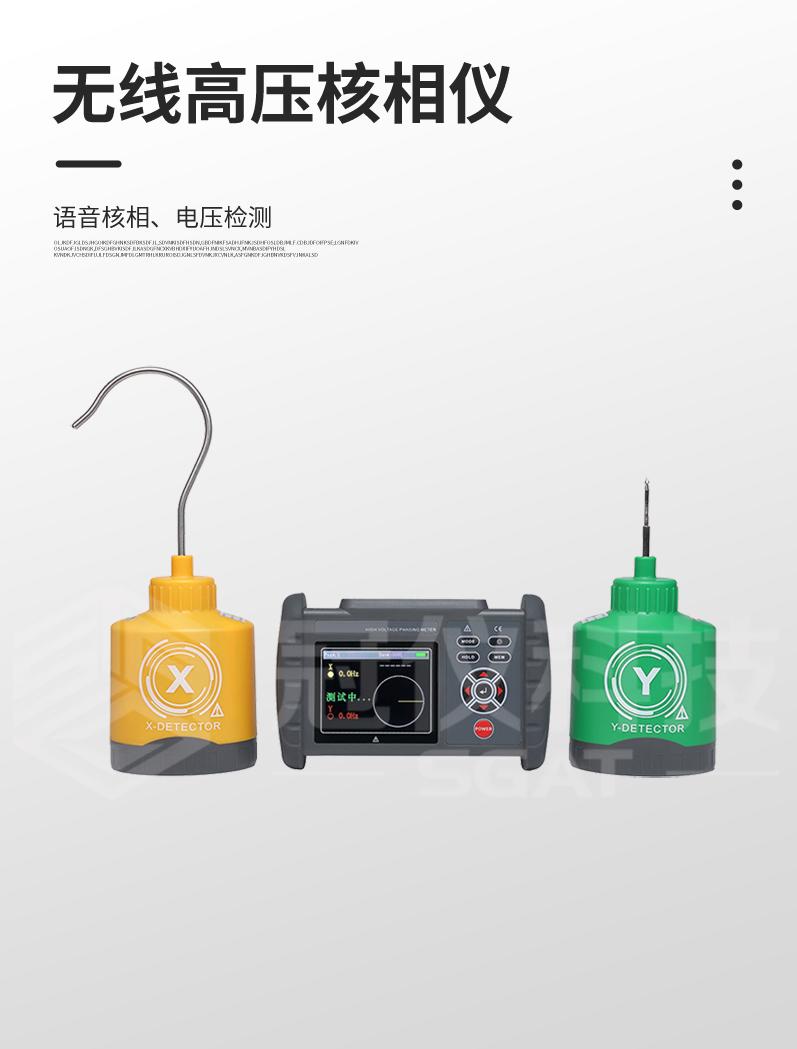

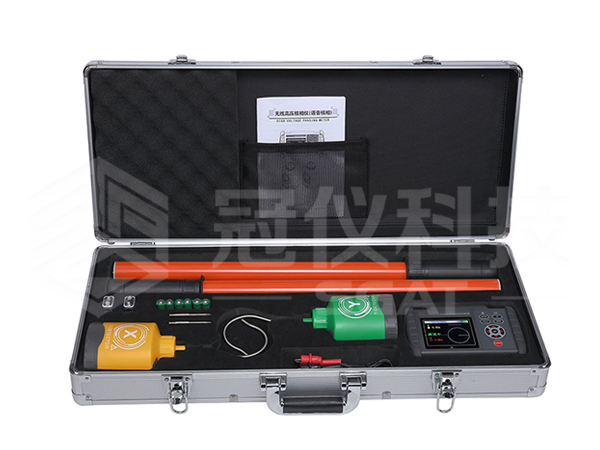

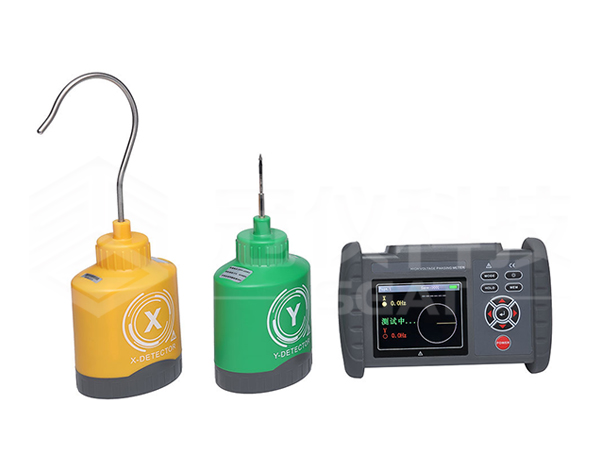

无线高压核相仪由主机、探测器、伸缩绝缘杆等组成，无线信号直线传输距离约30 米，主机采用3.5 寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y 信号正常、同相、异相”等语音提示功能，使测试更简单轻松。
功能 | 频率测量、相位测量、相序显示、电压测量、电压检验 | |
电源 | 主机：DC7.5V,5节5号碱性电池 探测器：锌锰干电池6F22、9V | |
基准条件 | 23℃±5℃，75%rh以下 | |
核相方式 | 接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。 当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相 | |
传输距离 | 无线传输，直线传输距离约30米 | |
相别定性 | 同相:－30°～30° | 异相:90°～150°和210°～270° |
核相电压 | 70V～550kV | |
相位量程 | 0.0°～360.0°；精度：≤±12°；分辨率：0.1° | |
频率量程 | 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz | |
发射频率 | 433MHz、315MHz | |
显示模式 | 3.5寸彩屏 | |
LCD显示尺寸 | 72mm×55mm | |
仪表尺寸 | 主机187×119×48mm | |
探测器146×100mm | ||
相位指示 | 相量图及数字同时显示 | |
工作指示 | 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 | |
数据存储 | 100组，闪烁显示“FULL”符号表示存储已满 | |
数据查阅 | 数据查阅功能：“READ”符号显示 | |
功耗 | 探测器：70mA Max | |
主机：150mA Max | ||
仪表质量 | 探测器：约250g(含勾子、电池) | |
主机：约450g(含电池) | ||
电池电压 |
| |
自动关机 | 仪表无操作15分钟关机 | |
绝缘杆长度 | 最大直径Φ38mm；长度：缩态为800mm；伸态为3015mm | |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间) | |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 | |
符合IEC61481－A2；2004；IEC 61243－1 | ||
