SGAT8136变压器绕组变形测试仪，用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。本仪器按国家电力行业标准DL/T911－2016、国际电工标准IEC60076-18采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

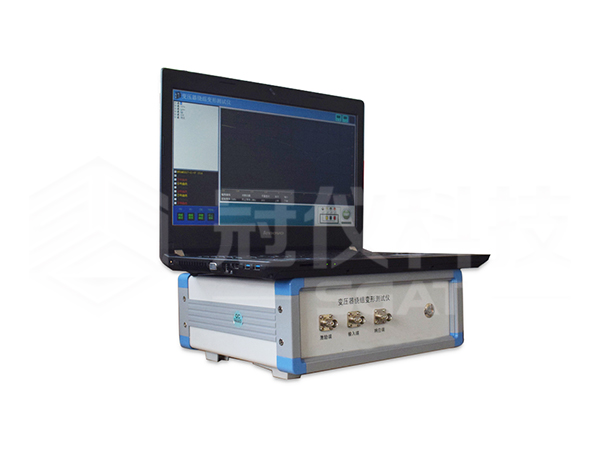

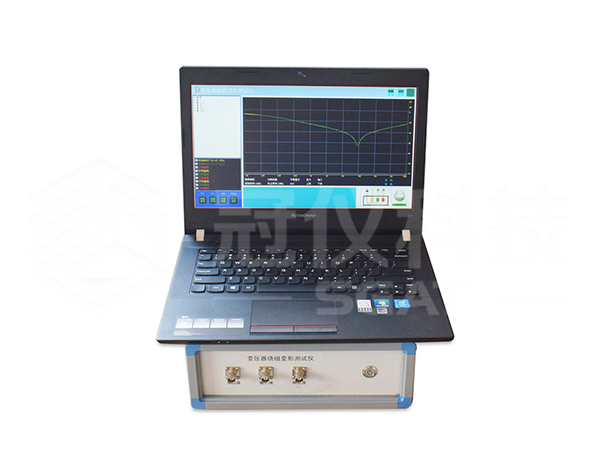

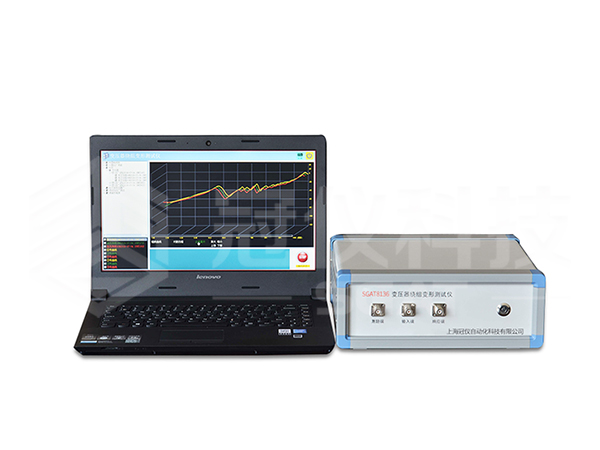

本系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。
1．采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
2．测量速度快，对单个绕组测量时间1-2分钟。
3．频率精度非常高，频率精度为0.005% 。
4．采用数字化频率合成，频率稳定性更高。
5．采用5000V电压隔离、充分保护测试电脑安全。
6．可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
7．采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准IEC60076-18。
8．采用windows平台，兼容Windows 2000/Windows XP/Windows7/windows8/windows10。
9．采用数据库保存测试数据，对测试数据的管理简洁方便。
10．软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
11．软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
12．软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
1．测量速度：单相绕组1分钟-2分钟
2．输出电压：Vpp-20V测试过程中自动调整
3．输出阻抗：50Ω
4．输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
5．扫频范围：100Hz－2MHz
6．频率精度：0.005%
7．扫频方式：线性或对数，扫频间隔和点数可任意设置
8．曲线显示：幅频曲线
9．测量动态范围宽：－120dB～20dB
10．供电电压：AC220V±10%
序号 | 产 品 名 称 | 主要技术指标 |
1 | SGAT8136 经典款 变压器绕组变形测试仪 （频响法单相测试） | 1. 测量速度：单相绕组1分钟-2分钟 2. 输出电压：Vpp-25V，测试中自动调整 3. 输出阻抗：50Ω 4. 输入阻抗：1MΩ （响应通道内置50Ω 匹配电阻） 5. 扫频范围：10Hz－2MHz 6. 频率精度： 0.001% 7. 扫频方式：线性或对数，扫频间隔和点数可任意 设置 8. 曲线显示：幅频曲线 9. 测量动态范围宽：－120dB～20dB 10. 供电电压：AC220V±10% 11. 主机重量：3.6kg 12. 主机体积:272mm*258mm*95mm |
2 | SGAT8137 变压器绕组变形测试仪 （频响法单相测试） | 1. 测量速度：单相绕组1分钟-2分钟 2. 输出电压：20Vpp，测试中自动调整 3. 输出阻抗：50Ω 4. 输入阻抗：1MΩ （响应通道内置50Ω 匹配电阻） 5. 扫频范围：100Hz－2MHz 6. 频率精度： 0.005% 7. 扫频方式：线性或对数，扫频间隔和点数可任意 设置 8. 曲线显示：幅频曲线 9. 测量动态范围宽：－100dB～20dB 10. 检测精度：优于±0.5dB 11. 供电电压：AC220V±10% 12. 主机重量：3.6kg 13. 主机体积:272mm*258mm*95mm |
3 | SGAT8138 变压器绕组变形测试仪 （频响法三相自动测试） | 1. 测量速度：单相绕组1-2分钟 2. 输出电压：Vpp-25V，测试中自动调整 3. 输出阻抗：50Ω 4. 输入阻抗：1MΩ （响应通道内置50Ω 匹配电阻） 5. 扫频范围：10Hz－2MHz 6. 频率精度： 0.001% 7. 扫频方式：线性或对数，扫频间隔和点数可任意 设置 8. 曲线显示：幅频曲线 9. 测量动态范围宽：－120dB～20dB 10. 三相自动测试 11. 供电电压：AC220V±10% 12. 主机重量： 3.8kg 13. 主机体积:272mm*258mm*95mm |
4 | SGAT8136、SGAT8138 可以做成一体机。12 寸大屏，操作、显示更便捷。 | |
5 | SGAT8136A 变压器绕组变形测试仪 （频响法+阻抗法二合一） （频响法单相测试，阻抗 法三相自动测试） | 1. 测量速度：单相绕组1分钟-2分钟 2. 输出电压：Vpp-25V，测试中自动调整 3. 输出阻抗：50Ω 4. 输入阻抗：1MΩ （响应通道内置50Ω 匹配电阻） 5. 扫频范围：10Hz－2MHz 6. 频率精度： 0.001% 7. 扫频方式：线性或对数，扫频间隔和点数可任意 设置 8. 曲线显示：幅频曲线 9. 测量动态范围宽：－120dB～20dB 10. 供电电压：AC0-220V±10% 11. 阻抗法测量电压：0～220V 12. 阻抗法测量电流：0～10A 13. 阻抗法频率：50Hz/60Hz 14. 二合一主机重量：7.6 kg 15. 二合一主机体积:272mm*258mm*180mm 16. 阻抗法测试使用市电220V，不用外接调压器 |
6 | SGAT8137Y 变压器绕组变形测试仪 （频响法+阻抗法二合一） （频响法单相测试，阻抗 法三相自动测试） | 1. 测量速度：单相绕组1分钟-2分钟 2. 输出电压：Vpp-20V，测试中自动调整 3. 输出阻抗：50Ω 4. 输入阻抗：1MΩ （响应通道内置50Ω 匹配电阻） 5. 扫频范围：100Hz－2MHz 6. 频率精度： 0.005% 7. 扫频方式：线性或对数，扫频间隔和点数可任意 设置 8. 曲线显示：幅频曲线 9. 测量动态范围宽：－120dB～20dB 10. 供电电压：AC0-220V±10% 11. 阻抗法测量电压：0～220V 12. 阻抗法测量电流：0～10A 13. 阻抗法频率：50Hz/60Hz 14. 二合一主机重量：7.6 kg 15. 二合一主机体积:272mm*258mm*180mm 16. 阻抗法测试使用市电220V，不用外接调压器 |
7 | SGAT8138C 变压器绕组变形测试仪 （频响法+阻抗法二合一） （频响法、阻抗法均三相 自动测试） | 1. 测量速度：单相绕组 1 分钟-2 分钟 2. 输出电压：Vpp-25V，测试中自动调整 3. 输出阻抗：50Ω 4. 输入阻抗：1MΩ （响应通道内置 50Ω 匹配电阻） 5. 扫频范围：10Hz－2MHz 6. 频率精度： 0.001% 7. 扫频方式：线性/对数，扫频间隔和点数可任意 设置 8. 曲线显示：幅频曲线 9. 测量动态范围宽：－120dB～20dB 10. 供电电压：AC220V±10% 11. 阻抗法测量电压：0～220V 12. 阻抗法测量电流：0～10A 13. 阻抗法频率：50Hz/60Hz 14. 二合一主机重量： 7.8kg 15. 二合一主机体积:272mm*258mm*180mm 16. 阻抗法测试使用市电 220V，不用外接调压器 |
注 | 定制变压器绕组变形测试仪 | 扫频范围到 10M， 加相频曲线。 有其他定制，或特殊指标的，详细沟通，如不要笔记本电脑等。 |
