电力系统为了减小无功损耗，通常采用并联补偿电容器组的方法来提高功率因数。在实际应用中，电容器补偿装置事故率比较高，这是由电容器补偿装置工作状态的特点决定的。所以定期对补偿电容器进行检测，早期发现电容器缺陷，避免故障扩大，是十分重要的。而在现场电容器都是成组并联的，所以用一般电容表需将引线拆除后才能测量，工作量大，而且容易造成接线错误、损坏电容器。

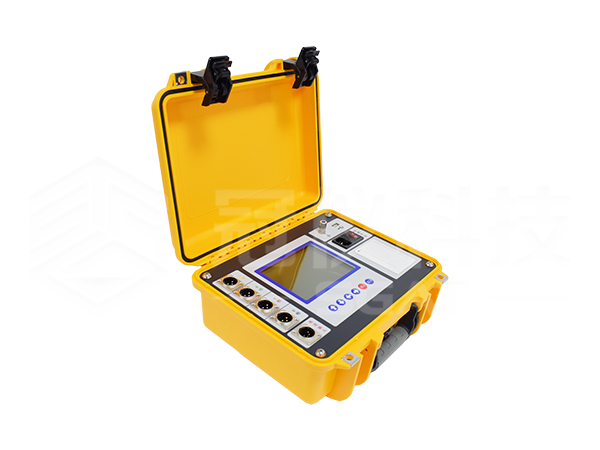

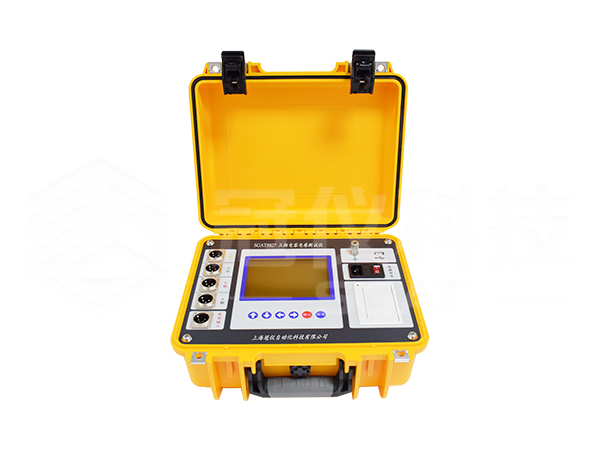

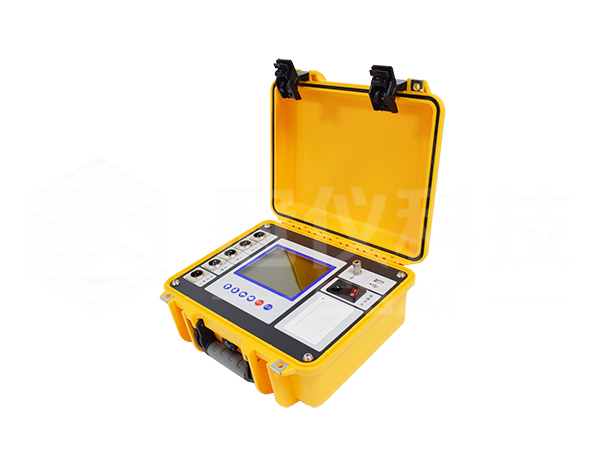

        我公司研制的SGAT8827三相电容电感测试仪采用高精度、大开口钳形电流互感器进行电流测量，使用工频电源输出，测试精度高、数据稳定，具有极强的抗干扰能力，能在强磁场环境中进行测试而精度不受影响，是一款高性能、专用补偿电容器测试仪。仪器具有单相电容器测试功能，简单方便。同时仪器还可测试各种电抗器、电阻器，并且仪器还可以单独进行电流测试。

1、单相测试功能:

仪器可对单相电容器、电抗器、电阻器进行测量，同时单相测量时还可选择自动测试，由仪器自动判断试品类型。

2、三相电容测试功能:

仪器具有三相电源输出及接口，可对三相Y型联结电容器、三相Yn型联结电容器、三相△型联结电容器、三相III型联结电容器进行一次接线，即可完成三相电容测试，并对分相电容分别进行测试计算，简单、方便，大大提高了现场使用人员的工作效率。

3、电容容量测量:

准确设置电容试品的额定频率和额定电压，仪器可自动计算电容器的补偿容量，减少现场人员计算量。

4、试品电抗测量：

仪器可根据测量结果自动计算试品的容抗、感抗、阻抗，方便现场进一步对数据进行分析。

5、电流测试功能:

使用仪器钳形电流互感器可单独用于电流检测，可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率，从而对电流信号进行简单的电能质量分析。

6、仪器采用大屏幕液晶显示，使用中文菜单，中文提示，操作简单。

7、不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

8、热敏打印机打印功能，快速、无声。

9、人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等，对未连接的设备进行操作时，显示相应的未连接提示信息。

10、体积小、重量轻，方便携带使用。

1、电容测量范围及精度

电容测量范围：  1μF～2000μF

电容测量精度：  ±（读数×1% +0.005μF）

最小分辨率：    0.001μF（四位有效数字）

2、电感、电阻测量范围及精度

电感测量范围：  1mH～10H

电阻测量范围：  100mΩ～10kΩ

测量精度：      ±读数×2%

3、电流测量范围及精度

电流测量范围：  AC 20mA～20A，30～150Hz

电流测量精度：  ±读数×1%

4、电压测量范围

电压测量范围：  AC 0V～30V

5、使用条件及外形

工作电源：      AC100～240VAC，50Hz/60Hz

外形尺寸：      320mm(长)×270mm(宽)×145mm(高)

仪器重量：      4.5kg（不含线缆）

使用温度：      -10℃～50℃

相对湿度：      ≤90%，不结露

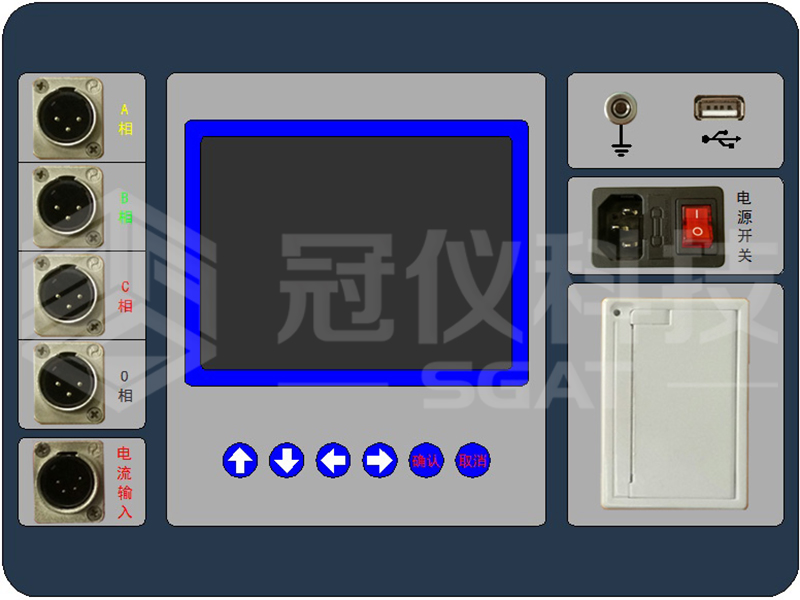

1、电压输出：  A相（黄色）、B相（绿色）、C相（红色）、O相（黑色）端子是电压输出端子，测试时对应相应颜色的测试线，单相测试时使用A相、O相，三相电容测试时根据试品联结类型选择相应接线方式。

2、电流输入：  连接钳形电流互感器。钳形电流互感器应避免振动或跌落，不能挤压或损坏钳口，所测量的试品不应该带300V以上危险电压。

3、显示屏：    5.7寸，320×240点阵液晶，带LED背光，显示操作菜单和测试结果。

4、按键：      操作仪器用。“↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。

5、接地端子：  仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。

6、优盘接口：  外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。

7、电源接口：  仪器电源接口，请使用仪器配套三芯电源线，使用时将三芯电源线插入AC220V插座。

8、电源开关：  仪器电源开关。

9、打印机：    打印测试结果。
