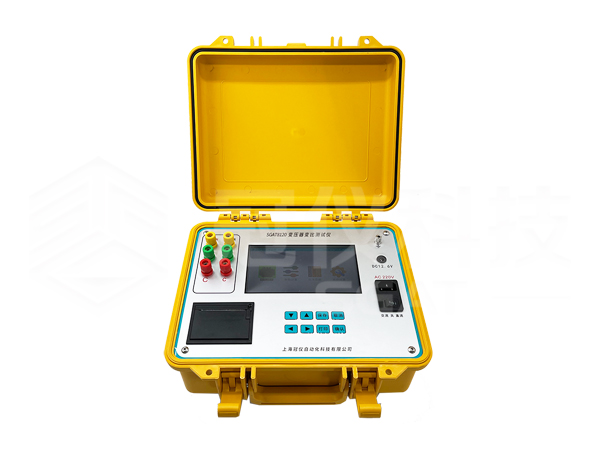

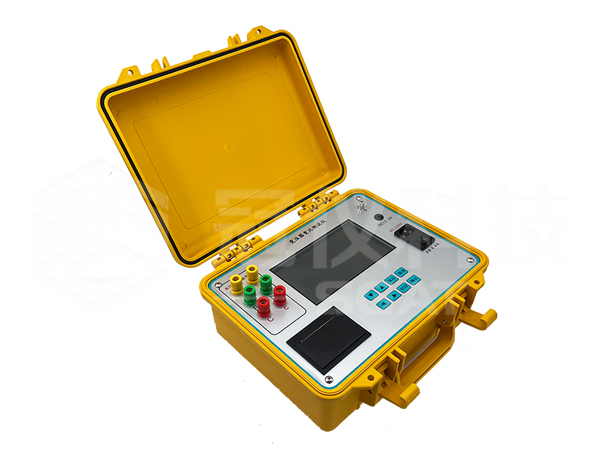

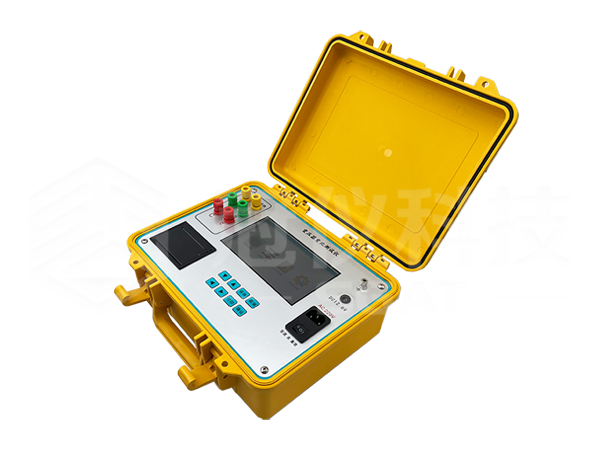

SGAT8120采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来。具有操作简便，功能完备，数据稳定可靠的特点外还可以进行盲测（不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号）的手持式变比测试仪；能适应各种大中小型变压器变比测试的需要。

1、测试量程宽，变比最高可测达10000；

2、内置三相数字电源，测试稳定可靠。

3、体积小、重量轻、测试速度快，10秒内完成三相测试；

4、Ζ形联接变压器测试；

5、具有盲测变比、组别测试功能；

6、不掉电时钟和日期显示，数据存储功能；

7、高、低压反接保护、短路保护功能；

8、真交直流两用，内置大容量电池，充电不影响使用。

9、一条测试结果可保存所有分接的变比数据。

10、全透型大屏幕液晶，可在阳光下清晰显示。

1、测量范围   0.9～10000

2、分 辨 率   最小0.0001

3、准 确 度   0.2%（0.9-500） 0.3%（500-3000）  0.5%（3000-10000）

4、输出电压   24V

5、外形尺寸   320mm×240mm×126mm

6、仪器重量   2.8kg

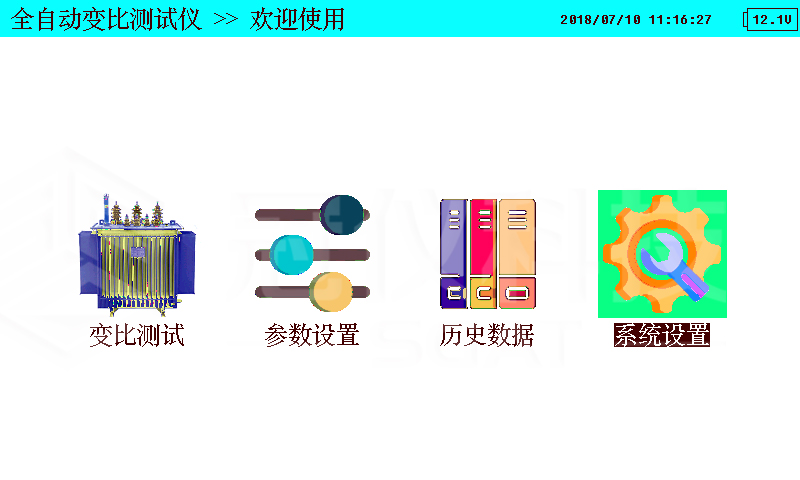

1、短按面板上的电源按键开机，显示如下所示的开机主界面，共有四个选项，现说明如下：

①参数设置：选择试品类型，设置试品参数，并可以保存默认参数。

②变比测试：进行变比、比差、组别、分接位置等测试。

③历史数据：查看保存到本机内存中的数据，也可将数据转存到U盘中。

④系统设置：设置液晶亮度，背光，系统时间，电量显示等参数。

底部状态栏左侧显示当前时间，右侧显示电池电量。

在此界面下，按↑↓←→键，选取导航选项；然后按确认建进入对应界面。

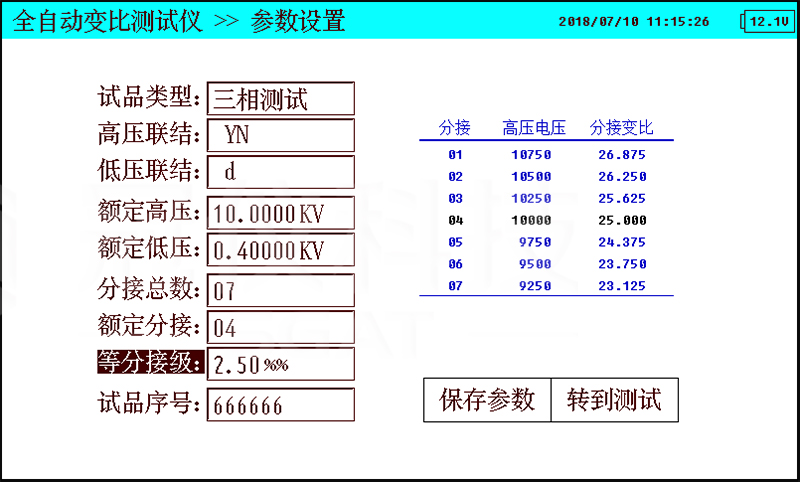

参数设置界面用于设置变比测试所用到的变压器参数。

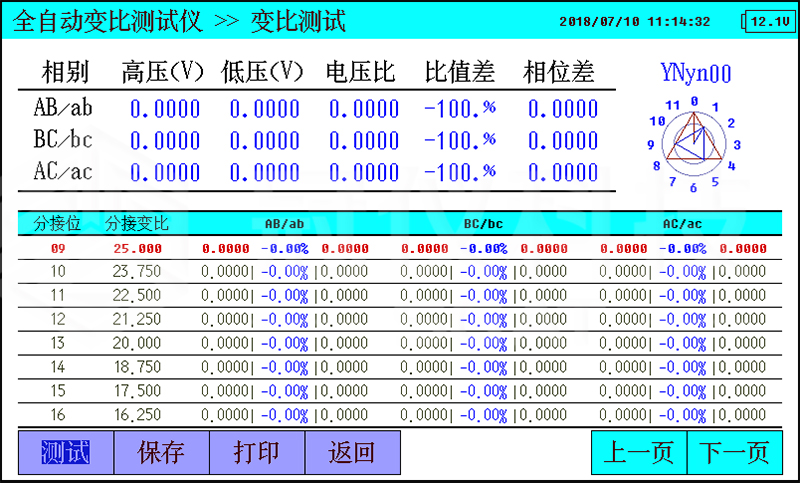

参数设置完成后可进入变比试验界面。

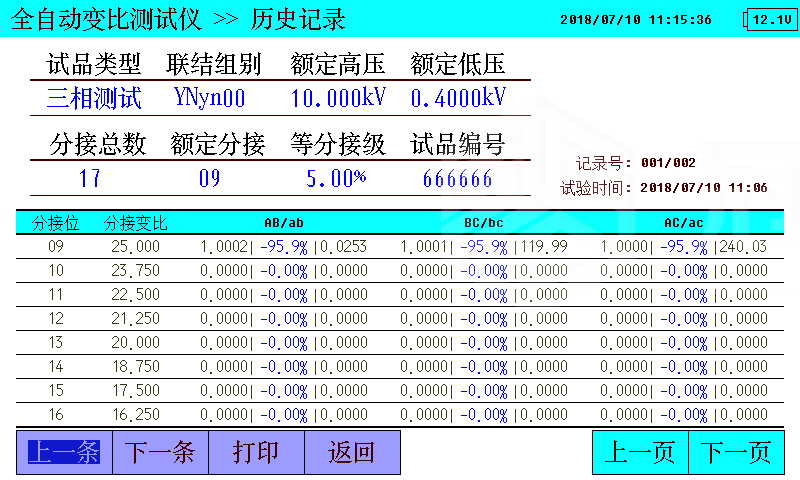

历史记录界面可查看用户保存在机身内存中的数据,按存储键可以将数据保存到U盘。此界面上面为参数显示，下面为分接变比表格数据（见5.4变比测试界面中的描述）。

1、在测量前要确保被测设备处于停电状态，各测试端子不能接地。。

2、测量接线一定要严格按说明书操作，认真检查设置的参数是否正确。

3、测试只前请认真检查接线，不要出现反接，短接的情况。

4、A、B、C相序错误会导致组别号测试错误，从而影响最终的测试结果。

5、插入充电后指示灯红色代表正在充电，指示灯变为绿色时充电完成。

6、请使用仪器自带的充电器进行充电，否则可能会对电池造成永久的伤害。
